Dozaj pompası uygulamanız için ihtiyacınız olabilecek doğru çözümleri keşfedin.

Ana Sayfa Dozaj pompası uygulamanız için ihtiyacınız olabilecek doğru çözümleri keşfedin. Primary Fluid Systems, 1991 yılında yerel uygulamalar için sistemler

Primary Fluid Systems, 1991 yılında yerel uygulamalar için sistemler üretmeye başladı. O günden bu yana, yenilikçi ve patentli tasarımlarıyla farklı endüstriler için yüksek kaliteli dozaj pompası aksesuarları üretmeye devam etmektedir.

Su ve atık su arıtma, petrol ve gaz, ilaç, gıda ve içecek gibi birçok sektörde müşterilerimize en iyi çözümleri sunmuktadır

30 yılı aşkın sektör deneyimi ile, sahada 15 yıldan fazla dayanabilen vanalarımız, rakiplerimize kıyasla çok daha uzun ömürlü ve dayanıklı ürünler sunmamızı sağlar. Her ürün, yenilikçi özellikleri sayesinde sektörde fark yaratır.

Emniyet Vanası Nasıl Çalışır?

Relief valve; bir sistemde basınç belirlenen güvenli seviyenin üzerine çıktığında akışkanı tahliye ederek basıncı düşüren ve ekipmanı koruyan güvenlik elemanıdır.

Devamını Okuyun

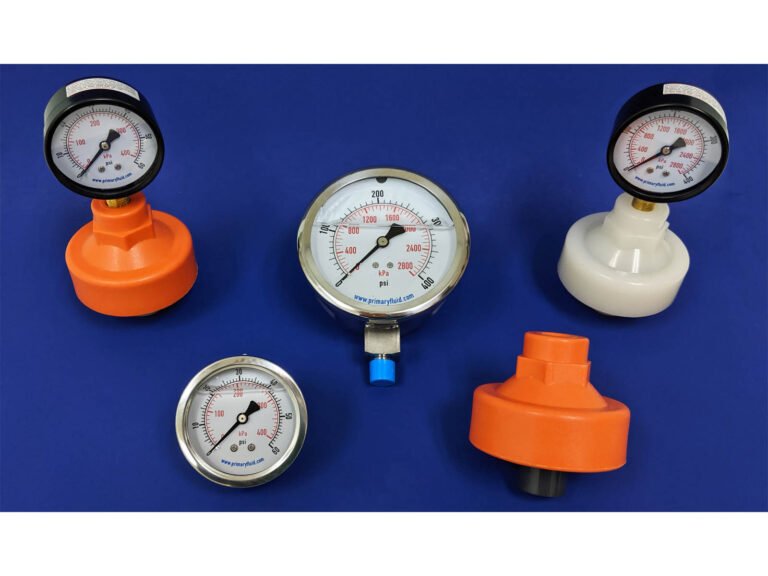

PFS Aquguard Diyaframlı Monometreler

AccuGUARD Basınç Göstergeleri, kimyasal besleme sistemlerinin performansını artırmak için tasarlanmıştır. Herhangi bir sisteme basınç göstergesi eklemek, optimum basınç seviyelerinin izlenmesini ve korunmasını sağlar.
Max. Debi: l/sa
Max. Basınç: bar
Ürünü İncele

Stokta var

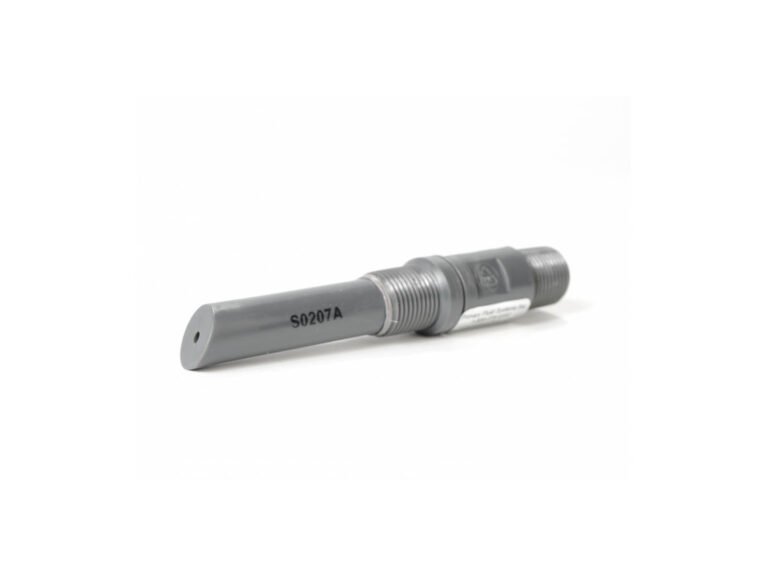

PFS Enjeksiyon Vanaları

Genellikle pompa deşarj hattı ile proses hattını ayırmak için kullanılan yaylı tip vanalardır.
Max. Debi: 200 - 630 l/h
Max. Basınç: bar
Ürünü İncele

Stokta var

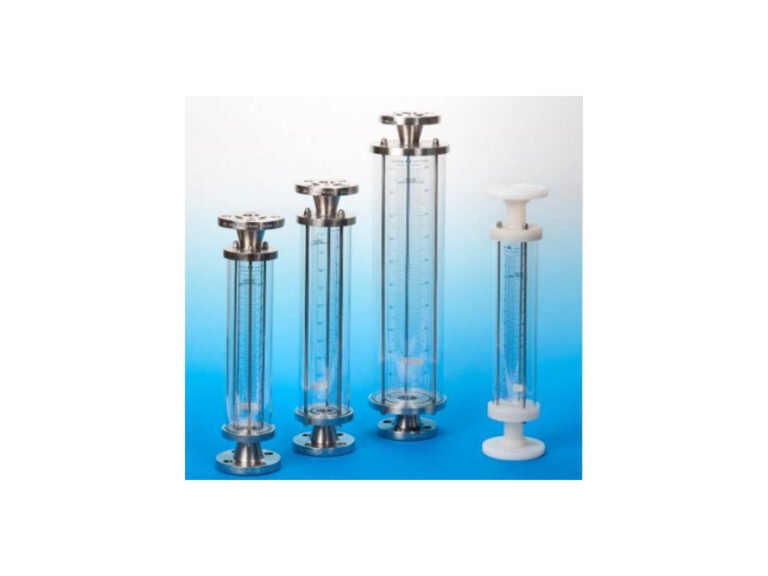

PFS Kalibrasyon Silindiri

Dozaj pompalarının kalibrasyon işlemi, kalibrasyon silindiri olarak adlandırılan ekipmanlar ile gerçekleştirilir. Kalibrasyon silindirleri, PVC, polipropilen ve cam malzemeden üretilmiş olup, 100 ml ila 20.000 ml arasında farklı kapasite seçeneklerine sahiptir.
Max. Debi: 100 - 20.000 ml/h
Max. Basınç: bar
Ürünü İncele

Stokta var

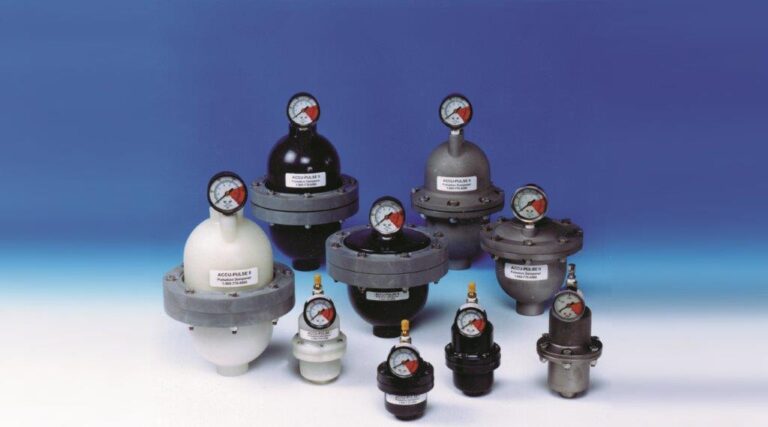

PFS Pulsasyon Damperleri

Önceden nitrojenle doldurulmuş; balonlu (bladder), diyaframlı, pistonlu, körüklü dişli kapaklı, kaynaklı gövdeli veya dövme çubuklu modelleri bulunmaktadır.
Max. Debi: l/h
Max. Basınç: 200 bar
Ürünü İncele

Stokta var

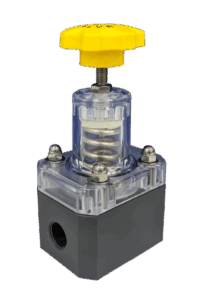

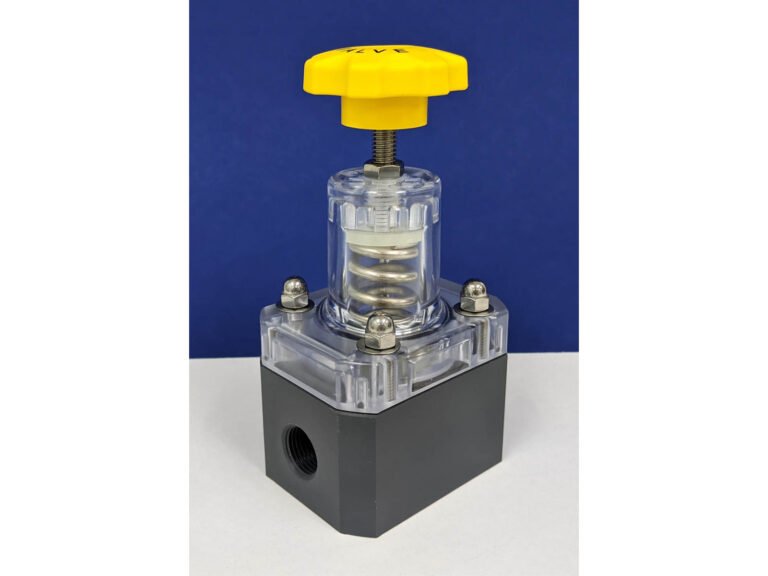

PFS Top Valve Emniyet Vanaları

Elektrik motorlu veya selenoid tip dozaj pompalarının, hat basıncından daha yüksek basınca sahip olduğu bazı durumlarda, hattı yüksek basınçtan ve olası kimyasal sızıntıların zararlarından korumak için emniyet vanaları (relief valf) kullanılır.
Max. Debi: 15-6500 l/h
Max. Basınç: 400 bar
Ürünü İncele

Stokta var

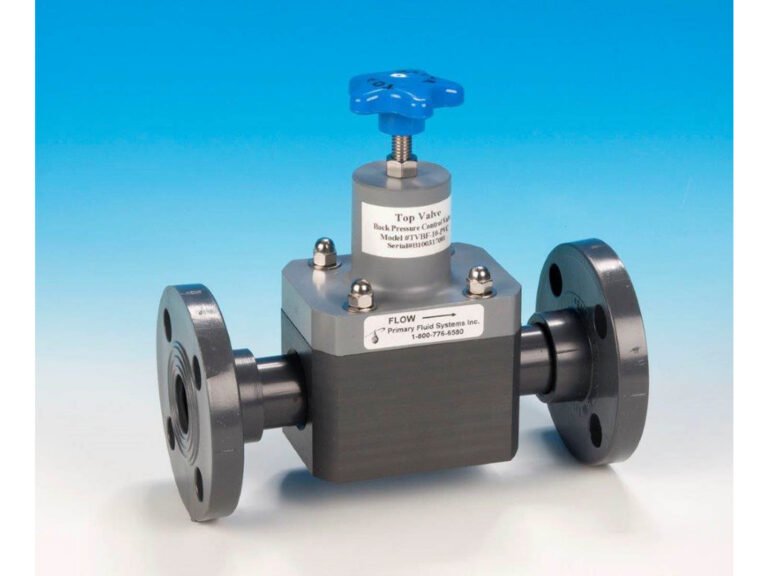

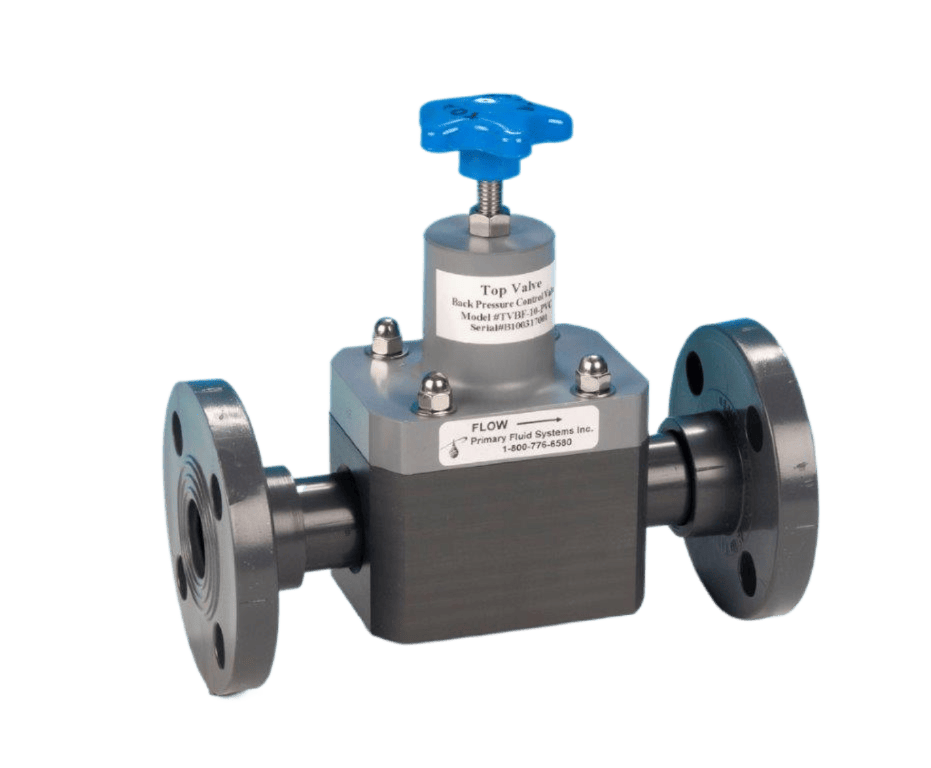

PFS Top Valve Karşı Basınç Kontrol Vanaları

Basma hattında karşı basınç kontrol vanası kullanımı, çalışma süresi boyunca sabit basınç sağlanması açısından kritik öneme sahiptir.
Max. Debi: 15-6500 l/h
Max. Basınç: 400 bar
Ürünü İncele

Stokta var

Emniyet Vanası Nasıl Çalışır?​

Çalışma prensibi basınç-yay kuvveti dengesine dayanır. Sistemdeki basınç ayarlanan (set pressure) değerinin altındayken yay kuvveti diski kapalı tutar ve akışkan tahliye edilmez. Basınç set pressure seviyesini aşarsa, basınç kuvveti yayı yener, disk yukarı kalkar ve akışkan tahliye edilir. Bu sırada basınç düşmeye başlar. Basınç yeniden güvenli seviyeye inince yay diski tekrar kapatır ve sistem normale döner.

Emniyet Vanası(Relief Valve) Nedir?

Relief valve; bir sistemde basınç belirlenen güvenli seviyenin üzerine çıktığında akışkanı tahliye ederek basıncı düşüren ve ekipmanı koruyan güvenlik elemanıdır. Özellikle pompa, basınçlı kap, boru hattı, kompresör ve hidrolik sistemler gibi basınç üreten ekipmanlarda kullanılır.

Sistemi patlama, sızıntı, ekipman hasarı ve personel güvenliği risklerinden korur.

Neden Kullanılır?

Relief valve aşağıdaki durumlarda hayati önem taşır:

Risk

Relief Valve’in Rolü

Basınç kontrolsüz yükselirse ekipman zarar görebilir

Fazla basıncı tahliye eder

Pompa kapalı vana çalışması (dead heading)

Pompayı aşırı yüklenmeden korur

Termal genleşme ile basınç artışı

Basıncı emniyet seviyesine indirir

Tesisatta ani basınç darbeleri

Sistem güvenliğini sağlar

İnsan ve çevre güvenliği

Kazaları önler

 Relief valve olmayan bir basınçlı sistem ciddi bir tehlike oluşturur.

Yapısı (Temel Bileşenler)

Bir relief valve genellikle şu parçalardan oluşur:

  • Valf gövdesi
  • Giriş ve çıkış bağlantıları
  • Piston veya disk (valf koltuğu üzerine oturan parça)
  • Yay (spring) → Ayarlanan basıncı tutar
  • Ayar vidası (set screw) → Çalışma basıncını belirler
  • Kapak ve kılavuzlama sistemi

Valf koltuğu üzerinde diskin yay ile sıkıca kapanması sayesinde normal çalışmada akış geçişi olmaz.

Nasıl Çalışır?

Çalışma prensibi basınç-yay kuvveti dengesine dayanır:

  1. Sistemdeki basınç ayarlanan (set pressure) değerinin altındayken:
    • Yay kuvveti diski kapalı tutar
    • Akışkan tahliye edilmez
  2. Basınç set pressure seviyesini aşarsa:
    • Basınç kuvveti yayı yener
    • Disk yukarı kalkar ve akışkan tahliye edilir
    • Basınç düşmeye başlar
  3. Basınç yeniden güvenli seviyeye inince:
    • Yay diski tekrar kapatır
    • Sistem normale döner

Bu işlemler çok kısa sürede gerçekleşir ve sürekli kontrol sağlar.

 Relief Valve Çeşitleri

Tip

Kullanım Özelliği

Spring-loaded

En yaygın tip, pompalar ve hidrolik sistemlerde

Pilot-operated

Yüksek debi ve hassas basınç kontrolü

Thermal relief

Sadece termal genleşme basıncı için

Vacuum relief

Negatif basınçtan korur

Safety Valve (PSV)

Ani açma-kapama ile basınçlı kaplarda

Seçim Kriterleri

Bir relief valve seçerken şu parametreler göz önünde bulundurulmalıdır:

  • Set pressure (emniyet basıncı)
  • Min./Maks. çalışma basıncı
  • Akışkan tipi (korozif, viskoz, gaz, buhar)
  • Tahliye debisi
  • Malzeme seçimi (SS, bronz, döküm, PTFE conta vb.)
  • ATEX, API, ASME gibi standart gereklilikleri
