İçten Dişli Pompalar Nasıl Çalışır?​

İçten dişli pompa, akışı oluşturmak için bir rotor ve avara dişli düzeni kullanan bir pozitif deplasmanlı pompa türüdür.

Bu düzende, iç dişlinin yanında bir hilal şeklinde bir ayırıcı bulunur ve tüm sistem bir dış dişli içinde yer alır. Rotor dişlisi, avara dişliyi döndürdükçe, hilalin dişlileri ofsetlemesi ve dişli dişlerinin birleşmesi nedeniyle sıvı yer değiştirir ve çıkış flanşına doğru itilir.

İçten Dişli Pompalar Nerelerde Kullanılır?

İçten dişli pompalar viskoz sıvılar için özellikle uygundur. Aşağıdaki maddeler gibi yoğun sıvılar ile yüksek verimli bir çalışma sağlar:

  • Yağlar,bitüm yağlar ve katılaşabilen yağlar,şuruplar,çikolata ve reçineler

Ürün ne kadar viskoz olursa, yer değiştirme prensibi o kadar verimli hale gelir. Dahili döner dişli pompalar 100.000 cSt viskoziteye kadar sıvıları taşıyabilir!

İçten Dişli Pompaların Çalışma Prensibi

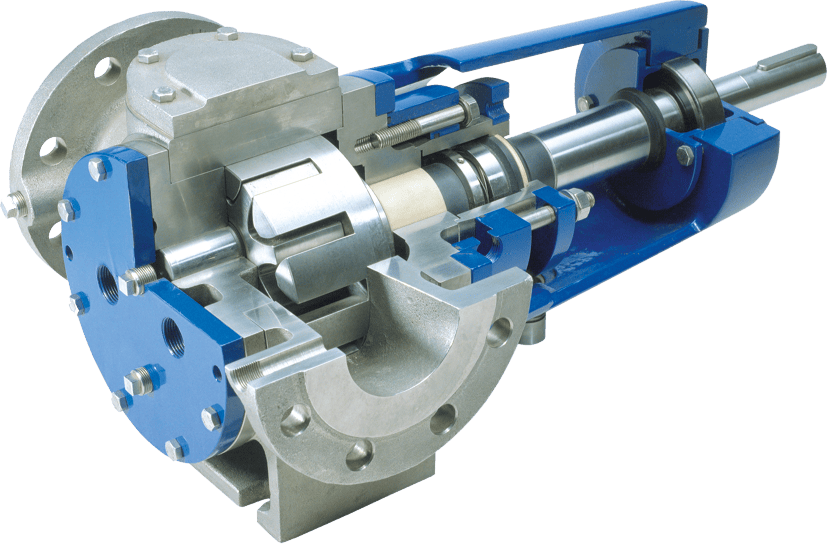

İçten dişli pompalar, pozitif deplasmanlı pompa prensibi ile çalışır. Pompa gövdesi içinde çift dişli mekanizması bulunur:

  • Dış rotor dişlisi
  • İç avara dişlisi
  • Hilal şeklinde bir ayırıcı

Çalışma aşamaları şunlardır:

  1. Rotor dişlisi döner ve avara dişliyi hareket ettirir.
  2. Dişlilerin dönmesiyle, sıvı dişliler arasına çekilir.
  3. Hilal şeklindeki ayırıcı, avara dişliyi ofsetler ve emme ile çıkış portları arasında bir sızdırmazlık sağlar.
  4. Dişliler sıvıyı taşıyarak çıkış portuna iter.
  5. Çıkış portunda dişliler birleşir, sıvıyı dışarı atar ve akışı sürekli hale getirir.

Bu sayede sürekli ve titreşimsiz bir akış sağlanır.

Akış Yolu ve Dişli Mekanizması

Dokümanda yer alan şemada gösterildiği gibi, akış iki dişli tarafından üretilir:

  • Rotor dişlisi (1)
  • Avara dişlisi (2)

Çalışma prensibi şu şekildedir

  • Rotor dişlisi, iç avara dişlisini döndürür.
  • Dişliler döndükçe, sıvı hilal (3) tarafından boşluklara çekilir.
  • Sıvı, yumuşak bir şekilde çıkış portuna taşınır.
  • Dişli boşlukları kapandıkça, sıvı dışarı itilir ve pompalanır.

Sonuç

  • Kesintisiz ve pürüzsüz bir akış
  • Titreşimsiz pompalama
  • Düşük basınç değişimi

İçten Dişli Pompaların Avantajları

✔ Viskoz sıvılar için mükemmel akış sağlama yeteneği:

  • 100.000 cps’ye kadar viskoziteyi işleyebilir.
  • Çikolata, yağlar, reçineler gibi maddeleri sorunsuz taşır.

✔ Titreşimsiz ve kesintisiz akış:

  • Dişli mekanizması sayesinde kesintisiz sıvı akışı sağlanır.
  • Basınca bağlı olmadan, doğrudan hız ile orantılı bir akış elde edilir.

✔ Aşındırıcı malzemeleri transfer edebilir:

  • Katı partiküller ve aşındırıcı malzemelerle çalışabilir.
  • Kesme hassasiyeti olan sıvıları zarar vermeden taşıyabilir.

✔ Daha fazla kontrol ve güvenilirlik:

  • Basınçtan bağımsız olarak akış hızı kontrol edilebilir.
  • Hassas sıvılar için güvenilir ve kontrollü pompalama sağlar.
