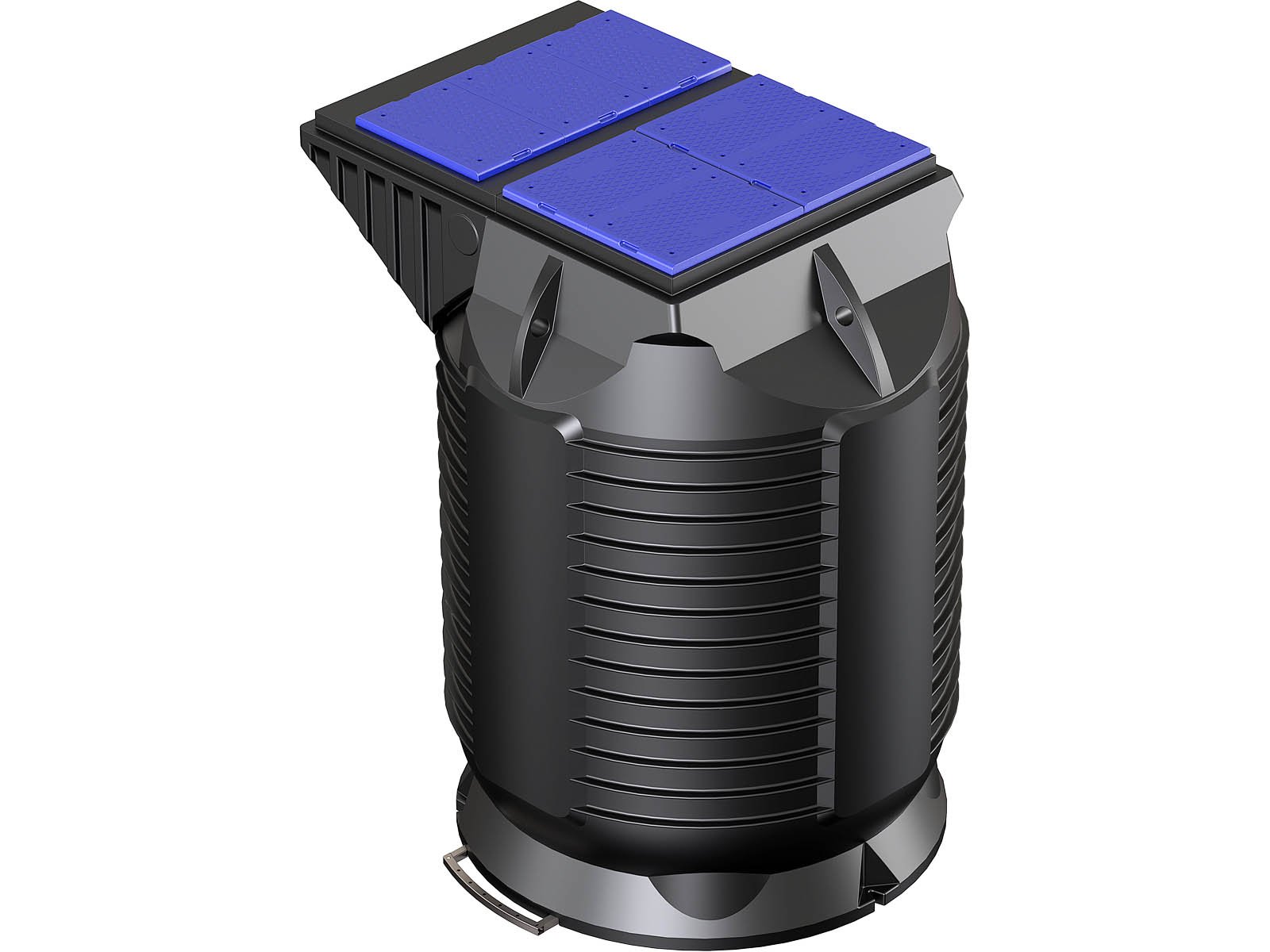

Zenit liftBOX Terfi İstasyonları

ZENIT

liftBOX terfi istasyonları, yağmur suyu, atık su veya kanalizasyon suyunu toplayarak daha yüksek bir seviyeye transfer etmek için tasarlanmıştır. Bu sistemler, kanalizasyon hattına veya arıtma tesisine ulaşamayan suların taşınmasını sağlar ve mesafe veya yerçekimi ile tahliyenin mümkün olmadığı durumlarda etkili bir çözüm sunar.

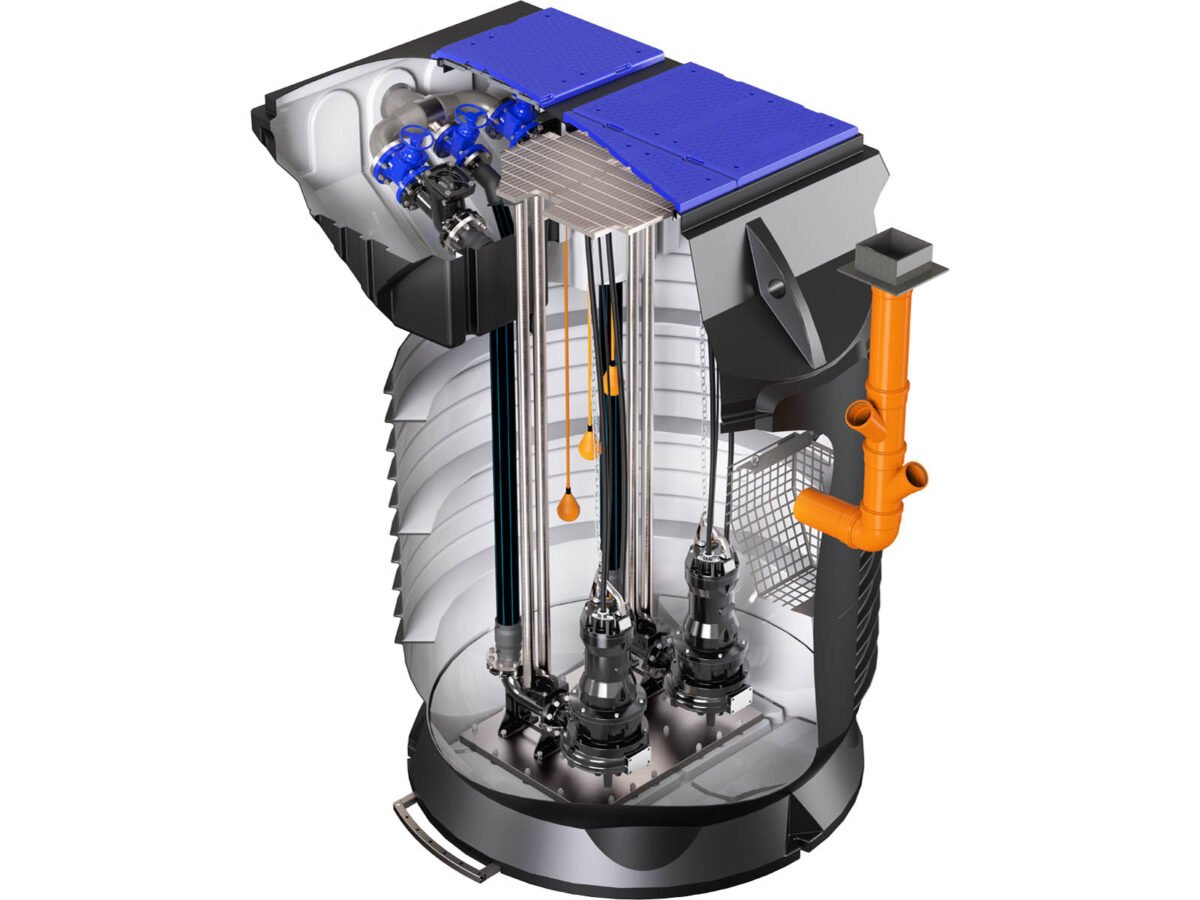

Terfi istasyonları, aşağıdaki bileşenlerden oluşur:

Polietilen tank

Şamandıralar veya seviye probları ile kontrol edilen dahili pompa sistemi

Elektrik panosu

Ayrıca, atık su toplama haznesinden ayrılmış, önceden monte edilmiş bir valf çalışma odası ile donatılabilir. Bu özellik, bakım işlemlerini daha kolay ve hijyenik hale getirir.

Yer altına montaj için tasarlanan liftBOX terfi istasyonları, 1000 ila 19.000 litre hacme sahiptir ve DN50 ila DN150 boyutlarında basınç borularına bağlanabilir.

Teknik Bilgiler

  • Kapasite [L]: 650 ÷ 1450
  • Pompa Sayısı: 1 / 2
  • Çıkış Bağlantısı: DN 50
  • Giriş Bağlantısı: DN 125 – 160
  • Boyutlar: Ø1000 / h 1200 ÷ 2300

Özellikler

  • Her Terfi İstasyonu İçin Valf Odası Seçeneği
  • Her terfi istasyonu, bağımsız ve kilitlemeli kapağa sahip bir valf odası ile donatılabilir.
  • Bu özellik, ana tankı açmaya gerek kalmadan valflere erişim sağlar.
  • Her basınç hattı için valf odası şu bileşenleri içerir:
  • Dökme demir sürgülü vana, el çarkı ile manuel kontrol imkanı
  • Dökme demir gövdeli çek valf, tam serbest geçişli ve NBR kauçuktan batma bilyeli mekanizma
  • liftBOX-L versiyonlarında, ana kolektör hattını boşaltmak için ek bir sürgülü vana bulunur. Bu vana, akış hattında bakım çalışması yapılması gerektiğinde sistemin güvenli şekilde tahliye edilmesini sağlar.
  • Kalın polietilenden üretilmiş tank, yatay takviye nervürleri ile güçlendirilmiştir, böylece yüksek dayanıklılık ve uzun ömürlü kullanım sağlar.
  • Paslanmaz çelik kılavuz borular ,Alt bağlantı sistemi (DAC), tank dolu olsa bile pompanın hızlı ve kolay bir şekilde değiştirilmesine olanak tanır.
  • Düşme koruma sistemi, galvanizli çelik veya paslanmaz çelikten üretilmiş metal ızgara ile donatılmıştır. (Opsiyonel)
  • Basınç kilitli yaya kapağı Her biri 770×550 mm boyutlarında conta ile tamamen sızdırmaz şek Dayanıklı menhol kapakları, koku önleyici conta ve anahtarlı kilit sistemi ile donatılmıştır.
  • Galvanizli çelik destek çerçevesi, B125, C25 ve D400 sınıfı betonarme zemine sabitleme için uygundur. (Opsiyonel)ilde kapatılmıştır.
  • Giriş atık suyunun kaba filtrelenmesi için paslanmaz çelik sepet
  • Tank içinde büyük hacimli malzemelerin birikmesini önleyerek, boruların tıkanmasını, pompaların bloke olmasını veya şamandıraların çalışmasını engelleyebilecek durumları ortadan kaldırır
  • Paslanmaz çelik kılavuzlar, sepetin yüzeyden hızlı ve kolay bir şekilde çıkarılmasını sağlayarak boşaltma ve temizliği kolaylaştırır (Opsiyonel)
  • 1 veya 2 adet dayanıklı ve güvenilir dökme demir dalgıç pompadan oluşan terfi istasyonu
  • Sıvının niteliğine ve kullanım amacına göre farklı hidrolik konfigürasyon seçenekleri mevcuttur.L modeli yalnızca 2 pompalı versiyon olarak mevcuttur
