WANNER-HYDRA-CELL

Hydra-Cell salmastrasız gövde yapısı ve hidrolik olarak dengelenmiş diyafram tasarımı ile donatılmış olup, geniş bir basınç ve debi aralığında zorlu sıvıları transfer ederken sızdırmaz,düşük bakım gerektiren yapısı ile yüksek bir performans sunar.

1972 yılından bu yana Wanner Engineering, yüksek basınçlı ve salmastrasız pompalar üreterek, en zorlu endüstriyel ekipman ve proses uygulamalarında kendini kanıtlamış performans ve güvenilirlik sunmaktadır.

Hydra-Cell pompalarının dayanıklılığı, performansı ve sade tasarımı, onu en geniş pompa uygulama yelpazesi için ideal seçim haline getirmektedir.

Hydra-Cell salmastrasız pompalar, Minneapolis, Minnesota'da bulunan 113.000 metrekarelik Wanner Engineering tesisinde tasarlanmakta, üretilmekte ve test edilmektedir. 50 yıllık deneyimiyle, birçok büyük küresel şirketin yanı sıra üreticilere, proses işletmelerine ve ticari ya da kurumsal kuruluşlara başarı ile hizmet vermektedir.

Pistonlu Diyaframlı Pompalar Nasıl Çalışır?

Pompa mili, döner hareketini salınımlı bir plakaya aktarır. Bu plaka, mili doğrusal salınıma dönüştürerek hidrolik pistonların hareketini sağlar.

Devamını Okuyun

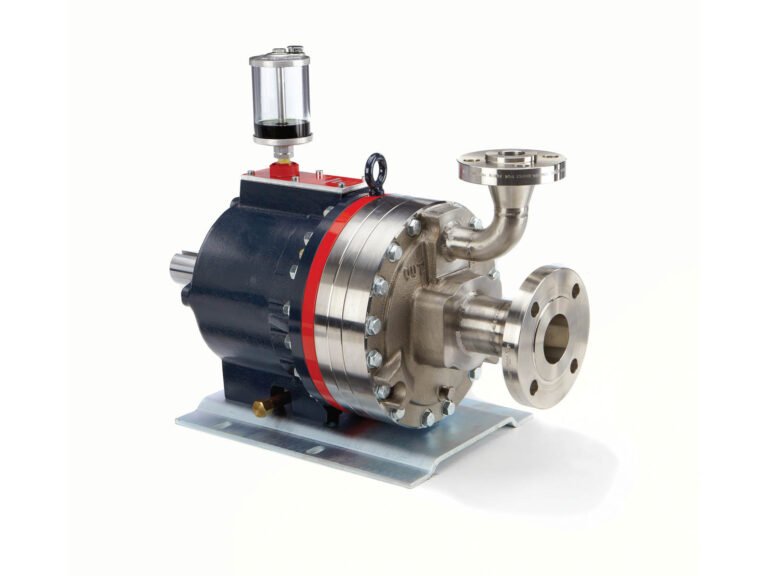

WANNER™ Hydra-Cell® G Serisi

WANNER™ Hydra-Cell®  piston diyaframlı pompalar, 170 bara kadar yüksek basınç uygulamaları için ideal bir çözümdür.
Max. Debi: 0,76 lt/dak – 236,6 lt/dak
Max. Basınç: 172 bar
Ürünü İncele

Stokta var

WANNER™ Hydra-Cell®Emniyet Vanaları

Hydra-Cell regülasyon valfleri bypasslı sistemlerde, boru hattında oluşabilecek istenmeyen ani aşırı basıncın oluşması halinde valf otomatik olarak açarak sistemi rahatlatır, sistem boşalınca basınç eski değerine geldiğinde valf eski pozisyonuna gelir.
Max. Debi: 151,4 l/dak
Max. Basınç: bar
Ürünü İncele

Stokta var

WANNER™ Hydra-Cell®Pulsasyon Damperleri

Pozitif deplasmanlı pompalar strok hareketleri ve çalışma prensibi gereğince bir miktar darbe ve titreşim (pulsasyon)  yapar ve bazen bu pulsasyon sisteme zarar verir.
Max. Debi: l/h
Max. Basınç: bar
Ürünü İncele

Stokta var

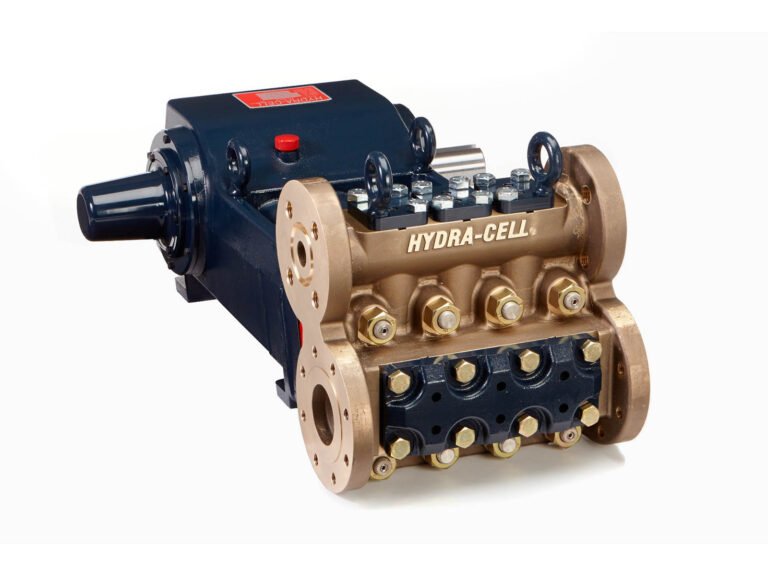

WANNER™Hydra-Cell® T/Q Serisi

WANNER™ Hydra-Cell® Pro T/Q pompaları, konvansiyonel tripleks pompaların üç pompa kafasını tek bir pompa kafasında birleştiren bir proses piston diyaframlı pompa serisidir.
Max. Debi: 1250 l/dk
Max. Basınç: 345 bar
Ürünü İncele

Stokta var

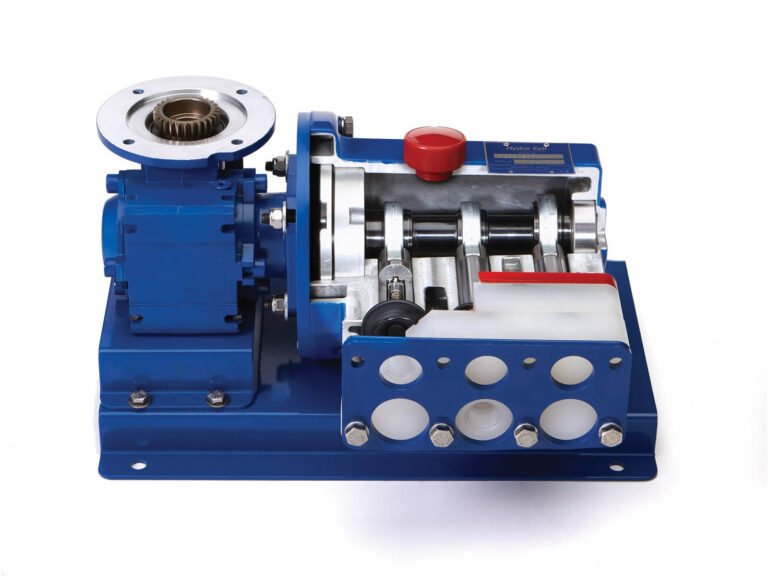

WANNER™Hydra-Cell®G&P Dozaj Serisi

Hassas dozaj pompalarının üretiminde kullanılan teknoloji uzun yıllardır neredeyse hiç değişmemiştir. Bunun sonucunda, geleneksel dozaj pompaları operasyonel kısıtlamalar ve yüksek maliyetlerle çalışmaktadır.
Max. Debi: 3950 l/h
Max. Basınç: 240 bar
Ürünü İncele

Stokta var

Hydra-Cell Pistonlu Diyaframlı Pompaların Üretimi

1972 yılından bu yana Wanner Engineering, yüksek basınçlı ve salmastrasız pompalar üreterek, en zorlu endüstriyel ekipman ve proses uygulamalarında kendini kanıtlamış performans ve güvenilirlik sunmaktadır.

Hydra-Cell pompalarının dayanıklılığı, performansı ve sade tasarımı, onu en geniş pompa uygulama yelpazesi için ideal seçim haline getirmektedir.

Hydra-Cell salmastrasız pompalar, Minneapolis, Minnesota'da bulunan 113.000 metrekarelik Wanner Engineering tesisinde tasarlanmakta, üretilmekte ve test edilmektedir. 50 yıllık deneyimiyle, birçok büyük küresel şirketin yanı sıra üreticilere, proses işletmelerine ve ticari ya da kurumsal kuruluşlara başarı ile hizmet vermektdir.

Kimya Mühendisleri Enstitüsü (Institution of Chemical Engineers - IChemE) tarafından verilen IChemE Ödülleri, kimya ve biyoproses endüstrilerinde güvenlik, çevre ve sürdürülebilir kalkınmaya olağanüstü katkılar sağlayan yenilikleri ve mükemmelliği ödüllendirmektedir. 2006 yılında tanıtılan Hydra-Cell Metering Solutions pompaları, yeni ürünler kategorisinde Onur (Honourable Mention) ödülüne layık görülmüştür.

Pumps & Systems dergisi editörleri ve danışma kurulu tarafından seçilen Hydra-Cell model T8030, 2010 yılında yayıncının "Ürün İnovasyonu" ödüllerinde finalist olarak tanınmıştır. Sektör dergisinde de belirtildiği üzere, Hydra-Cell T8030, diyaframın arkasındaki pompalama odasında doğru miktarda hidrolik sıvıyı koruyan patentli bir valf sistemine sahiptir.

Pistonlu Diyaframlı Pompalar Nasıl Çalışır?​

Pompa mili, döner hareketini salınımlı bir plakaya aktarır. Bu plaka, mili doğrusal salınıma dönüştürerek hidrolik pistonların hareketini sağlar.

Emme strokunda pistonlar yağla dolar, bu yağ diyaframın arkasına iletilerek akışkan tarafındaki basınçla hidrolik denge oluşturur.
Deşarj strokunda, emme valfi kapanırken basınç valfi açılır ve akışkan pompa hattına iletilir.
Yaylar diyaframı başlangıç konumuna geri çeker ve döngü tekrar eder — böylece sürekli pompalama işlemi gerçekleşir.

Piston diyaframlı pompalar, yüksek basınçlı uygulamalar için mükemmel bir çözüm sunar ve yüksek enerji verimliliği ile öne çıkar. Neredeyse titreşimsiz akış özellikleri ve sağlam tasarımı sayesinde birçok endüstride kendini kanıtlamıştır. Verderbar piston diyaframlı pompaların benzersiz çalışma prensibi, katı partiküller içeren akışkanları bile titreşimsiz şekilde pompalama yeteneğine sahiptir.

Krank Mili Mekanizması

Krank mili, şaftın her iki ucunda bulunan bilyalı yataklar tarafından pozisyonda tutulur. Bu yataklar arasında, pistonlar bir veya üç kamaya bağlanır. Pistonların diğer uçları, yay yüklemeli çek valflere bağlanır. Tüm mekanizma bir yağ banyosu içinde çalışır.

  • Tahrik mili döndükçe, her kamaya bağlı piston çalışır.
  • Bu hareket, eksenel hareketi pistona bağlı diyaframın doğrusal pompalama hareketine dönüştürür.
  • Her piston, diyaframın arkasındaki yağ basıncını ortam tarafındaki basınca eşitleyen ayrı bir yağ haznesinde bulunur.
  • Boşaltma strokunda, yağ sıkışır ve diyaframın dışa doğru hareket etmesini sağlar, bu da sıvıyı pompa kafasından dışarı iter.
  • Diyafram geri çekildiğinde, sıvı pompa kafasının emme tarafına çekilir.
  • Pistonlar, tahrik mili tarafından sıralı ve düzenli şekilde çalıştırılır.
  • Bu süreç, titreşimlerin üst üste binmesine ve böylece neredeyse titreşimsiz bir akış oluşturmasına neden olur.

Asenkron Tasarım

Asenkron tasarım prensibi, krank mili prensibiyle aynıdır. Ancak, diyaframlar mekanik olarak pistonlara bağlı değildir. Bunun yerine, hidrolik olarak kontrol edilir. Bu özellik, daha az mekanik stresle çok daha yüksek performans sağlar.

  • Alt akış veya taşma valfi, diyaframın hidrolik dengede kalmasını sağlar.
  • Boşaltma strokunda, valf odasındaki yağ diyaframın üzerine sıkıştırılır ve diyaframın hareketini sağlar.
  • Bu sistem, paketlenmiş piston pompalarının çevresel kaygılarını ortadan kaldırır.
  • Pulsasyon damperine ihtiyaç olmadan, neredeyse titreşimsiz ve doğrusal bir akış sunar.

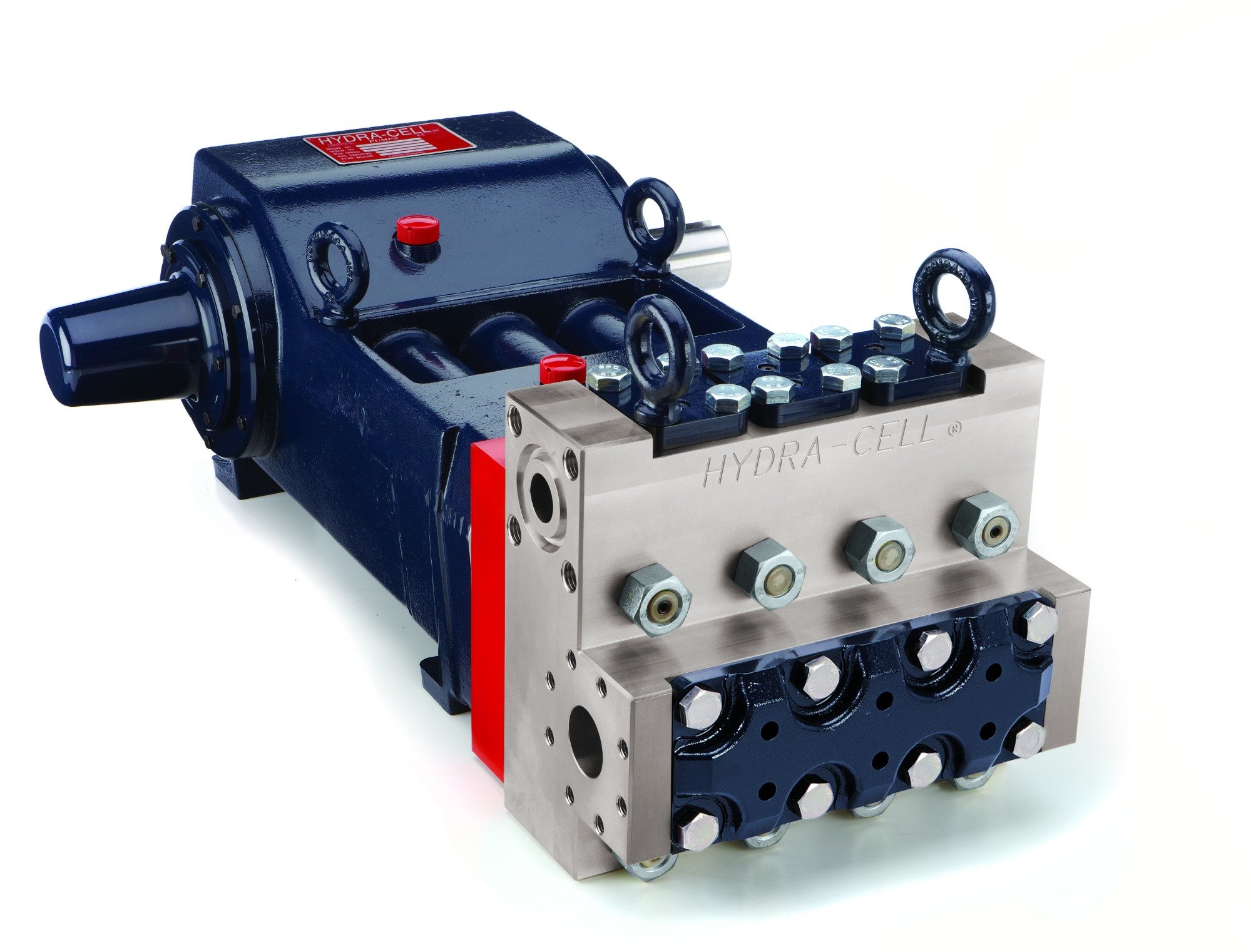

T serisi-1

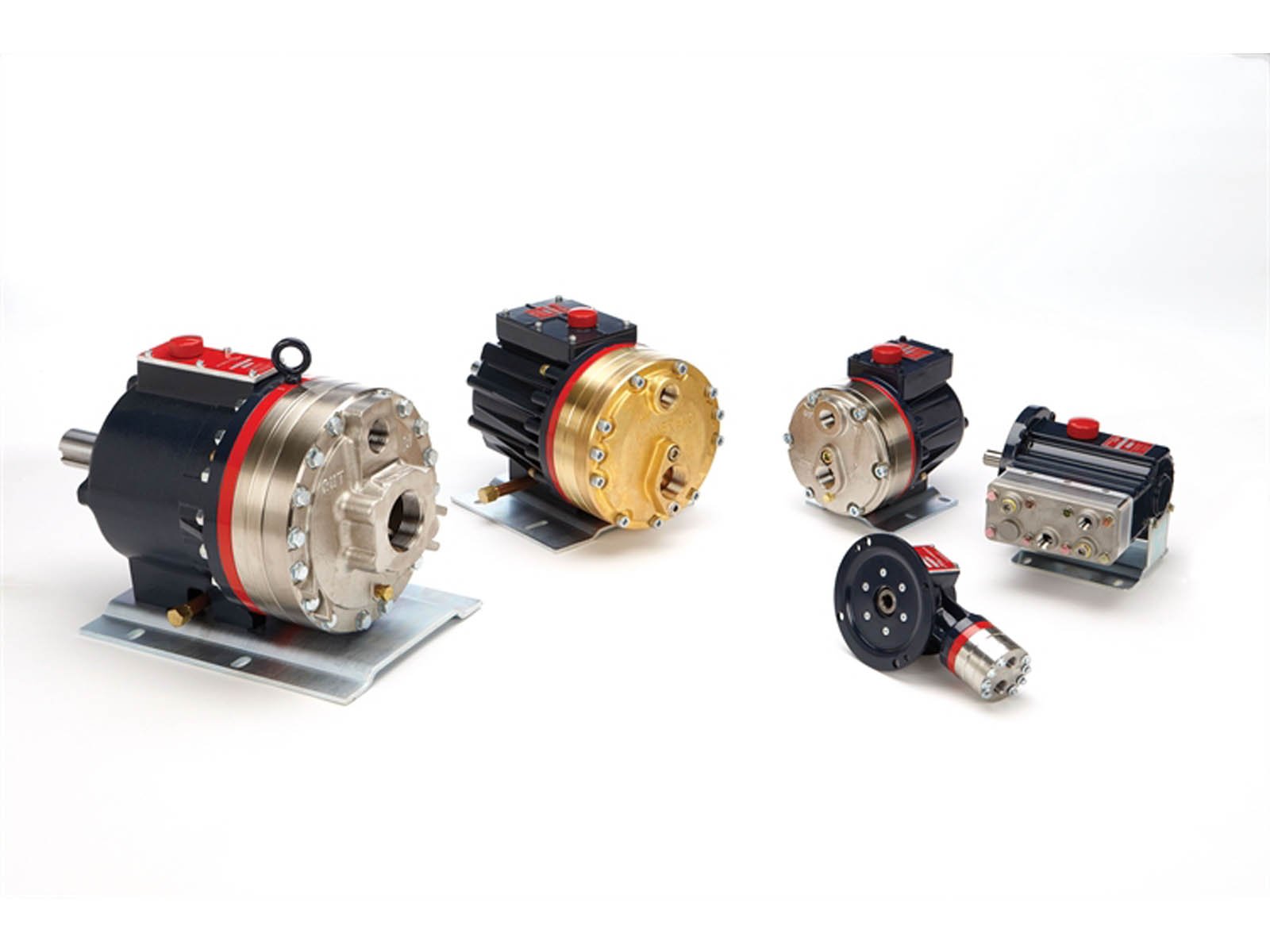

G SERİSİ-4

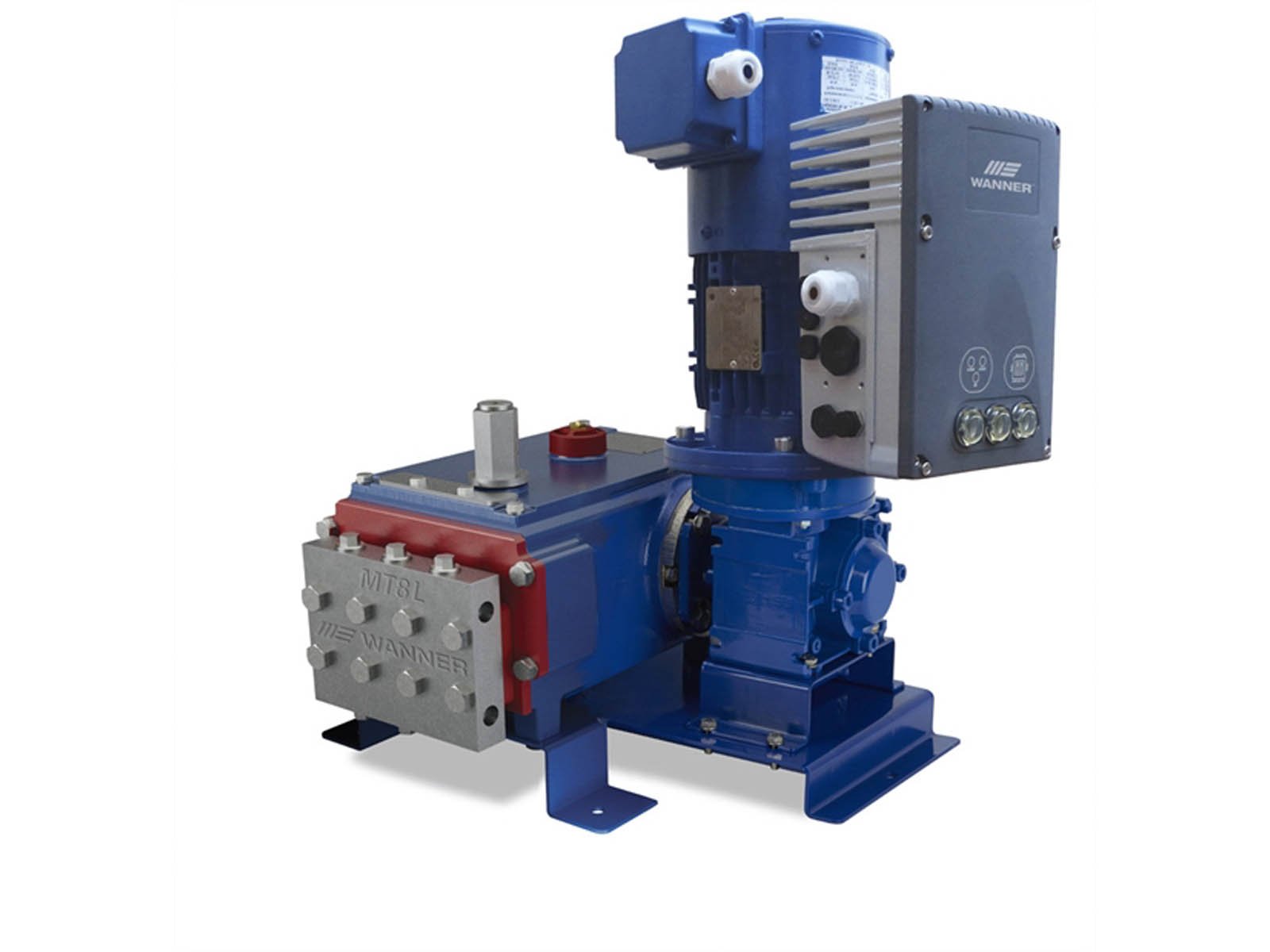

mt8-1
